copilot

1. Configura los GPIOs para el pulsador y los LEDs. Supongamos que GPIO_0 será el pulsador, y GPIO_1, GPIO_2, y GPIO_3 serán para los LEDs.

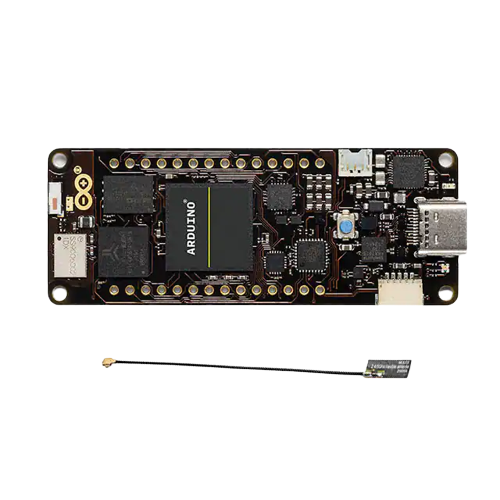

2. Inicializa el USART: Necesitarás configurar un puerto USART en la Portenta H7 para comunicarte con tu computadora. Utiliza UART1_TX (J1_33) y UART1_RX (J1_35) para eso.
3. Escribe el código para el manejo del pulsador: Cuando el estado lógico del pulsador cambie, debes enviar un carácter específico a través del USART. Por ejemplo, enviar 'A' si el pulsador está presionado, y 'B' si no lo está.
4. Recibir y procesar caracteres: Escribe un manejador de interrupciones o un loop de polling para recibir caracteres desde la GUI. Dependiendo del carácter recibido ('C', 'D', 'E', por ejemplo), enciende uno de los tres LEDs.

C
void setup() {
    // Inicializa GPIOs para LEDs como salida y el pulsador como entrada
    pinMode(GPIO_1, OUTPUT);
    pinMode(GPIO_2, OUTPUT);
    pinMode(GPIO_3, OUTPUT);
    pinMode(GPIO_0, INPUT);

    // Inicializa UART
    Serial1.begin(9600);
}

void loop() {
    // Lee el estado del pulsador
    if (digitalRead(GPIO_0) == HIGH) {
        Serial1.write('A'); // Pulsador presionado
    } else {
        Serial1.write('B'); // Pulsador no presionado
    }

    // Verificar si hay datos disponibles para leer desde UART
    if (Serial1.available()) {
        char receivedChar = Serial1.read();
        // Enciende un LED basado en el carácter recibido
        switch (receivedChar) {
            case 'C':
                digitalWrite(GPIO_1, HIGH);
                break;
            case 'D':
                digitalWrite(GPIO_2, HIGH);
                break;
            case 'E':
                digitalWrite(GPIO_3, HIGH);
                break;
            // Añade más casos según sea necesario
        }
    }
    // Añade un breve retardo para la estabilidad
    delay(100);
}

Python
import tkinter as tk
from tkinter import ttk
import serial
import serial.tools.list_ports

class SerialApp:
    def __init__(self, master):
        self.master = master
        self.master.title("Control de LEDs")
        self.serialPort = serial.Serial()
        self.serialPort.baudrate = 9600

        // Identifica puertos seriales disponibles
        self.ports = serial.tools.list_ports.comports()
        self.portList = [port.device for port in self.ports]

        // Crea la interfaz gráfica
        self.portLabel = ttk.Label(master, text="Selecciona el puerto serial:")
        self.portLabel.pack()

        self.portCombo = ttk.Combobox(master, values=self.portList)
        self.portCombo.pack()

        self.connectButton = ttk.Button(master, text="Conectar", command=self.connect)
        self.connectButton.pack()

        self.ledButton = ttk.Button(master, text="Enviar Carácter", command=self.sendChar)
        self.ledButton.pack()

    def connect(self):
        port = self.portCombo.get()
        self.serialPort.port = port
        self.serialPort.open()

    def sendChar(self):
        self.serialPort.write(b'C') // Envía un carácter. Cambia esto segun lo que quieras enviar

root = tk.Tk()
app = SerialApp(root)
root.mainloop()

whitereebokman

copilot

1. Pulsador: Conectarlo a GPIO_0 (asumiendo que este GPIO se utilizará como entrada de señal del pulsador). Debido a la falta de un pin específico llamado GPIO_0 en tu lista, asumamos por ahora que GPIO_0 se refiere a GPIO_1:J2_48 que se utilizará como entrada. Un extremo del pulsador al pin GPIO_1:J2_48 y el otro a tierra (GND), preferiblemente a través de una resistencia de pull-up o pull-down según se requiera en tu lógica de señal.
2. LEDs:

   • LED1 a GPIO_1 (Por ejemplo, GPIO_1:J2_48 para LED1).
   • LED2 a GPIO_2 (Podría ser GPIO_2:J2_50 para LED2).
   • LED3 a GPIO_3 (GPIO_3:J2_52 para LED3).

   Cada LED se conecta desde un pin de GPIO seleccionado a tierra (GND), con una resistencia en serie (aproximadamente 220Ω a 330Ω) para limitar la corriente.
3. Conexiones USART para comunicación con la computadora: Deberías usar UART1_TX:J1_33 para TX y UART1_RX:J1_35 para RX. Asegúrate de que el módulo USART de tu computadora esté configurado para coincidir con la velocidad en baudios configurada en tu Portenta H7 (como 9600 en el ejemplo).

• Pulsador:

  • Un extremo del botón a GPIO_1:J2_48, el otro extremo a GND.

• LEDs:

  • Anodo (+) de LED1 a GPIO_1:J2_48 a través de una resistencia de 330Ω, catodo (-) a GND.
  • Anodo (+) de LED2 a GPIO_2:J2_50 a través de una resistencia de 330Ω, catodo (-) a GND.
  • Anodo (+) de LED3 a GPIO_3:J2_52 a través de una resistencia de 330Ω, catodo (-) a GND.

• USART:

  • UART1_TX:J1_33 (TX de Portenta) se conecta al RX del módulo USART en la computadora.
  • UART1_RX:J1_35 (RX de Portenta) se conecta al TX del módulo USART en la computadora.

• No olvides configurar los pines de entrada/salida correctamente en tu código.
• Protege las entradas y salidas con resistencias apropiadas para evitar daños.
• Verifica la orientación correcta de los LEDs al conectarlos.
• Asegúrate de que las conexiones USART estén correctamente establecidas para evitar problemas de comunicación.

whitereebokman

copilot

• Conectar el pulsador a GPIO_0:

  • Dado que la descripción exacta del GPIO_0 no está listada, asumiré que quieres usar un pin genérico. Para este ejemplo, usaré GPIO_1:J2_48 como nuestro GPIO_0 por propósitos ilustrativos.
  • Conecta un extremo del pulsador a GPIO_1:J2_48.
  • Conecta el otro extremo del pulsador a una resistencia ($10K\Omega$ recomendado) y luego a GND (puedes usar GND:J1_22).
  • Esta configuración asume una configuración de pull-down.

• LED 1:

  • Conecta el ánodo (+) del LED1 a través de una resistencia de $330\Omega$ a GPIO_2:J2_50.
  • Conecta el cátodo (-) del LED1 directamente a GND:J1_22.

• LED 2:

  • Conecta el ánodo (+) del LED2 a través de una resistencia de $330\Omega$ a GPIO_3:J2_52.
  • Conecta el cátodo (-) del LED2 directamente a GND:J1_22.

• LED 3:

  • Conecta el ánodo (+) del LED3 a través de una resistencia de $330\Omega$ a GPIO_4:J2_54 (asumido como GPIO disponible).
  • Conecta el cátodo (-) del LED3 directamente a GND:J1_22.

• Para USART:

  • TX Portenta H7 (UART1_TX:J1_33) al RX en tu computadora.
  • RX Portenta H7 (UART1_RX:J1_35) al TX en tu computadora.

copilot

• Connect the CP2102's TX pin to the ESP32's RX pin.
• Connect the CP2102's RX pin to the ESP32's TX pin.
• Connect the GND of both together.
