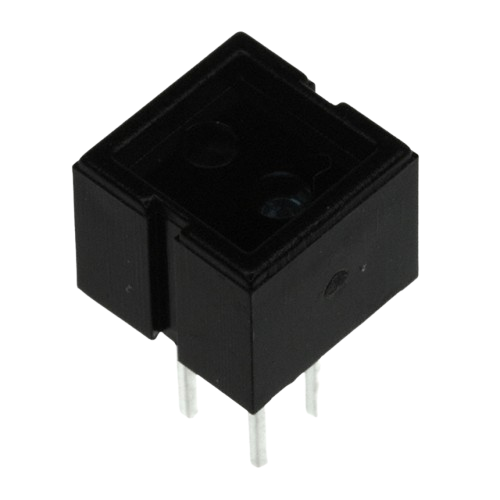

El CNY70 es un sensor reflectivo muy utilizado en aplicaciones de seguimiento de línea. Aunque la implementación exacta depende del diseño del robot, aquí te dejo una guía general de pasos para diseñar un seguidor de línea con este componente:
Configuración del Sensor:
Utiliza uno o varios sensores CNY70 para captar el contraste entre la línea (generalmente oscura) y el fondo (claro).
Cada sensor debe estar correctamente alimentado y, en muchos casos, necesitarás un circuito de condicionamiento (por ejemplo, amplificador o comparador) para convertir la señal analógica en una señal digital o para ajustarla a niveles que pueda leer el microcontrolador.
Interfaz con el Microcontrolador:
Conecta la salida del CNY70 (o de su circuito de acondicionamiento) a una entrada analógica o digital del microcontrolador.
Programa el microcontrolador para leer continuamente el valor del sensor y detectar la diferencia entre el fondo y la línea usando un umbral adecuado.
Control de Movimiento:
Utiliza la información de uno o más sensores para determinar la posición relativa de la línea respecto al robot.
Diseña un algoritmo (por ejemplo, un controlador PID) que adapte la velocidad diferencial de tus motores para corregir la trayectoria del robot cuando se desvíe de la línea.
Calibración:
Realiza pruebas en condiciones reales para ajustar los umbrales de detección, ya que factores como la iluminación ambiental pueden afectar la respuesta del sensor.
Asegúrate de que la separación y orientación de los sensores cubran adecuadamente el ancho de la línea a seguir.
Diseño del Circuito:
Revisa la hoja de datos del CNY70 para dimensionar correctamente las resistencias (por ejemplo, los LED internos y la fototransistor) y otros componentes de filtrado o amplificación.
Considera incluir componentes de desacoplo y protección según los requisitos de tu circuito.
Este es un esbozo base; la implementación final dependerá de factores como el número de sensores, el entorno de operación y el comportamiento deseado del robot. Si necesitas ayuda con el diseño del circuito en el entorno de Flux, puedo ofrecerte orientación sobre cómo estructurar el esquema o sugerir componentes específicos adicionales.
