1. Método de medición de glucosa:
   ¿Ya tienes definido el mecanismo de detección (por ejemplo, electroquímico, enzimático, óptico)? Esto influirá en la elección de sensores y circuitos de acondicionamiento.
2. Carga inalámbrica o NFC:
   ¿Prefieres usar un receptor de carga por inducción (tipo Qi) o aprovechar la tecnología NFC para extraer energía? El método de carga que elijas determinará el diseño del circuito de carga, la antena y la compatibilidad con protocolos estándar.
3. Plataforma de control:

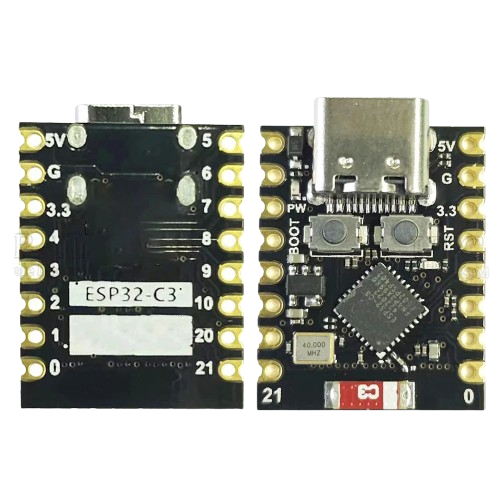

   Ya que el proyecto actual tiene el ESP32-C3 SuperMini, ¿planeas integrarlo como el controlador principal para procesar la lectura del sensor y gestionar la comunicación? Esto también impactará en el consumo energético y la arquitectura general.
4. Restricciones de tamaño y batería:
   Siendo un dispositivo tipo parche, las limitaciones de espacio serán críticas. ¿Cuentas con especificaciones en cuanto a dimensiones o capacidad de la batería que se deben respetar?
5. Interfaz de comunicación:
   ¿Cómo prefieres que se comuniquen los datos: mediante Bluetooth, NFC o alguna otra tecnología inalámbrica? Esto definirá qué módulos y protocolos se deben integrar en el diseño.

1. Módulo de carga Qi:
   • Utilizar el XKT-412 para implementar la recepción de carga inalámbrica.
   • Es fundamental revisar las guías de diseño y las recomendaciones del fabricante para la colocación de la bobina y el manejo de los pines de potencia, además de incluir los elementos de filtrado y protección requeridos.
2. Medición de glucosa con tiras reactivas:
   • Para este prototipo se pueden emplear tiras reactivas como método de medición. Estas requieren de un circuito de interfaz que condicione y adquiera la señal resultante de la reacción (por ejemplo, mediante una entrada analógica del ESP32-C3).
   • Considera incluir un circuito de acondicionamiento de señal (op-amps, filtros, etc.) que se encargue de adaptar el rango de la señal extraída de las tiras para su correcta lectura por el ADC del microcontrolador.
3. Plataforma de control con ESP32-C3:
   • Seguir utilizando el U1 como el cerebro del sistema, que gestionará tanto la comunicación de datos (por ejemplo, vía Bluetooth o Wi-Fi, según requieras) como la lectura de los sensores y manejo de control de carga.
   • Aprovecha la capacidad del ESP32-C3 para gestionar múltiples tareas y la conectividad inalámbrica, integrando así la medición de glucosa y la recepción de carga en un solo módulo.
4. Integración de la fuente de alimentación:
   • Conecta la salida de carga del XKT-412 a una etapa de regulación (por ejemplo, un LDO o conmutado) que proporcione el voltaje estable y controlado para alimentar el ESP32-C3 y los circuitos asociados.
   • Asegúrate de incluir los elementos pasivos necesarios, como capacitores de desacoplamiento para cada fuente de poder, tal como indican las guías de diseño, y protecciones de sobrevoltaje si es necesario.

1. Define la arquitectura general
   • Separa el proyecto en bloques funcionales:
     • Bloque de carga Qi (utilizando el XKT-412).
     • Etapa de alimentación y regulación (incluyendo LDO o conversor para entregar un voltaje estable al ESP32-C3).
     • Bloque de interfaz para la medición de glucosa (circuito de acondicionamiento para las tiras reactivas).
     • Unidad de control con U1 para procesar datos y gestionar comunicaciones.
2. Recopila información clave y revisa datasheets
   • Estudia las hojas de datos del XKT-412 y del ESP32-C3.
   • Revisa las recomendaciones del fabricante para cada módulo (por ejemplo: filtros, rangos de voltaje, conexiones de la bobina de carga).
   • Investiga esquemas de referencia o ejemplos similares para la lectura de tiras reactivas.
3. Diseña el esquemático
   • Comienza creando un diagrama de bloques que conecte cada módulo.
   • Genera el esquemático en Flux, concentrándote primero en conectar la salida del módulo Qi a la etapa de regulación.
   • Añade el circuito de condicionamiento para la lectura analógica de la tira reactiva.
   • Integra las conexiones de alimentación, señales y decoupling adecuados para el ESP32-C3.
   Puedes iniciar con un diagrama de bloques sencillo como:

  Qi --> Reg
  Reg --> MCU
  Cond --> MCU

4. **Prototipado y pruebas**
   - Considera armar primero un prototipo en breadboard o utilizar simulaciones para validar la integración de la carga Qi y la regulación de voltaje.
   - Prueba el circuito de acondicionamiento de la señal de las tiras reactivas para asegurarte de que el ADC del ESP32 reciba una señal en el rango adecuado.

5. **Itera y refina el diseño**
   - Una vez verificados y probados los bloques individualmente, integra el esquemático completo en Flux y aplica las mejores prácticas (decoupling, filtrado, protección).
   - Realiza revisiones ERC/DRC para asegurar que no existan errores de conexión o componentes mal dimensionados.

Este esquema te ayudará a organizar y priorizar cada parte del diseño. ¿Quieres profundizar en algún bloque en particular o tienes dudas sobre algún paso en específico?
