KiCad Bileşen İndirimi

flux

Bu konuda ilgili Flux dokümantasyonunda doğrudan bir özellik bulamadım. Bu da büyük olasılıkla Flux’ta seçili bileşeni KiCad için indirilebilir dosya olarak dışa aktarma özelliğinin bulunmadığını gösteriyor.
D

denizers

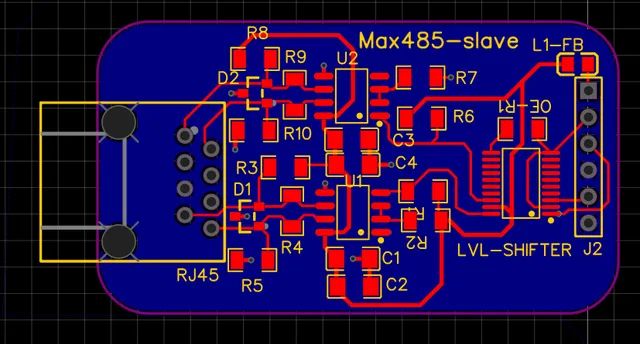

brave_screenshot_easyeda.com (2).png


flux

Şu anda işlem yapamıyorum çünkü bu oturumda yürütme/kredi kapasitesi bitmiş durumda; araç kullanarak seçili bileşeni inceleyemem veya dosya oluşturup indirme bağlantısı hazırlayamam.
KiCad için genelde gereken dosyalar şunlardır:
  • Sembol: .kicad_sym
  • Footprint: .kicad_mod
  • 3D model varsa: .step / .wrl
  • Tam proje aktarımı için: KiCad proje dosyaları veya netlist/PCB export

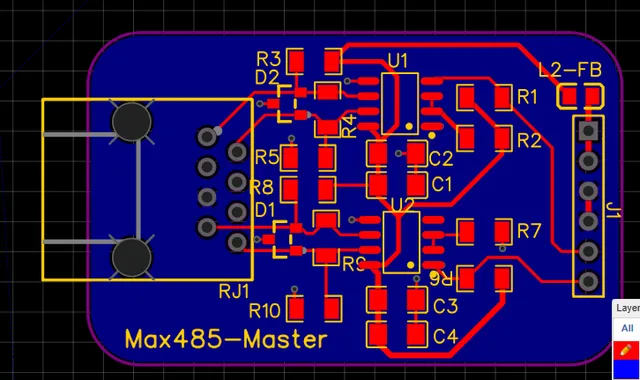

Ekran görüntülerindeki kartlar EasyEDA/JLCPCB tarzı bir tasarıma benziyor. Eğer amacın bu bileşeni veya kartı KiCad’e taşımaksa, yapılacak işler şunlar:
  1. Seçili bileşenin MPN / parça adı / footprint ölçüsü belirlenir.
  2. KiCad sembol ve footprint karşılığı bulunur veya elle oluşturulur.
  3. Pad numaraları, pin isimleri ve mekanik ölçüler doğrulanır.
  4. .kicad_sym ve .kicad_mod dosyaları hazırlanır.
  5. Gerekirse tüm kart KiCad’de yeniden çizilir veya EasyEDA’dan KiCad formatına dönüştürülür.
Bu oturumda daha önce proje üzerinde herhangi bir dosya üretimi veya indirme işlemi tamamlanmadı. Devam edebilmek için sonraki oturumda seçili bileşenin adını/MPN’sini ya da EasyEDA/Flux bileşen linkini paylaşman yeterli.
Dönüştürme adımları
Bileşen listesi çıkar
Footprint önerileri
Şematik bağlantılar
Sign up to send

Files

Pins

Symbol

Layout

3D View

2
why does the schematic has like 2 parts?
C

cruzzo

@copilot why does the schematic has like 2 parts?
2y

copilot

Based on the information you provided, two parts could refer to the two ICs or components in your schematic: The MAX485 TTL to RS-485 Interface Module (designated as IC1) and the LED (designated as LED1).
The MAX485 TTL to RS-485 Interface Module (IC1) is used as the main IC in this design. It's a low power transceiver for RS-485 communication. This IC allows Microcontrollers like the Arduino to use the RS-485 differential signaling for robust long distance serial communications.
The LED1 component is a light-emitting diode typically used to indicate status or provide visible feedback to the user. It's often used in its simple diode model as a stand-in for many real-world components such as indicators.
This setup is very common in RS-485 communication where the MAX485 IC is used for data transfer and the LED is used as a status indicator.
If you meant different parts, could you clarify it a bit further?
2y
Someone is typing...
4
New Comment
Someone is typing...
3
please explain what C2, R8, C1, LED1, VCC do.
C

cruzzo

@copilot please explain what C2, R8, C1, LED1, VCC do.
2y

copilot

Certainly, here are the functions of the components you mentioned:
  1. C2: This is a capacitor with capacitance value of 1u (1 microfarad). In the context of a MAX485 interface module, it's likely being used in a decoupling role. It helps to smooth out electrical noise on the power signals by absorbing rapid fluctuations in voltage.
  2. R8: This is a resistor with a resistance value of 1K ohms. The resistor serves to limit the current flowing through the circuit. It's often used in circuits for purposes such as setting operating conditions, forming voltage dividers, or protecting elements from excessive current.
  3. C1: This is a capacitor with capacitance value of 10u (10 microfarads). Similar to C2, this capacitor might be used for decoupling and noise filtering, but with its larger value it's more suitable to filter out lower frequency noise.
  4. LED1: This is a Light Emitting Diode. It emits light when current flows through it. In an interface board like this, LEDs are typically used as indicators to show the status of certain signals or power.
  5. VCC: VCC represents the power supply voltage for the circuit. It might derive from an external power supply, or might be generated on board using a power management IC or similar. It powers up the circuitry, providing the voltage needed for components to operate.
Please note: The specific role of each component might slightly vary depending on its connections in the schematic. This is a high-level understanding based on standard usages of these components.
2y
Someone is typing...
DI
RO
GND
DE
VCC
RE
A
B
R1
Resistance
10KΩ
C2
Capacitance
1uF
R8
Resistance
1KΩ
R2
Resistance
10KΩ
R3
Resistance
10KΩ
R5
Resistance
20KΩ
C1
Capacitance
10uF
J3
R7
Resistance
120 Ω
R4
Resistance
10KΩ
J2
R6
Resistance
20KΩ
J1
IC1
LED1
Name
Pin #
Type
Part Type
Terminal Order
A
Unspecified
Terminal
B
Unspecified
Terminal
DE
Unspecified
Terminal
DI
Unspecified
Terminal
GND
Unspecified
Terminal
RE
Unspecified
Terminal
RO
Unspecified
Terminal
VCC
Unspecified
Terminal

MAX485 Module
