B
E
C
2N2222
Controls
Properties
Part Type
Transistor
Manufacturer Name
Solid State Inc.
Manufacturer Part Number
2N2222
Designator Prefix
Q
Assets

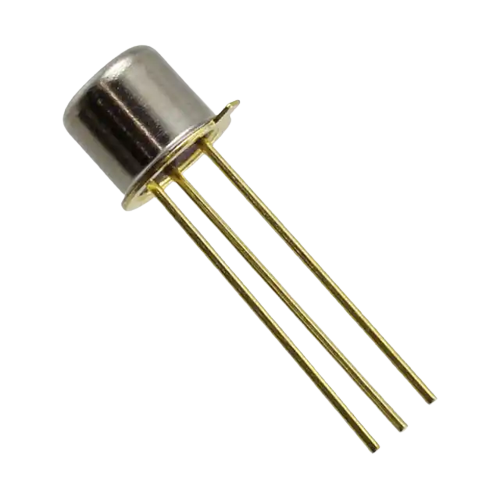

- TO-18-3.png
id=TO-18-3
npn-transistor.svgid=npn-transistor
- TO-18-3.kicad_mod
id=Footprint_V5
- TO-18-3.step
id=3D
Thumbnail
Default
Footprint
3d Model
Simulation
hola
explain this project.
4mo
This project involves configuring a simple circuit with a 2N2222 NPN Bipolar Junction Transistor (BJT). Here's a breakdown of each element in your project:
Transistor Details
- Name: 2N2222
- Type: NPN Bipolar Junction Transistor (BJT)
- Voltage Rating: 30V
- Current Rating: 800mA
- Frequency: 250MHz
- Power Dissipation: 500mW
- Package: Through-Hole TO-18
The project does not yet specify any electrical connections, but it defines the pins on the 2N2222 transistor:
-
B (Base):
- Symbol Pin Position: Not specified clearly in text.
- Pin Number: 2
-
E (Emitter):
- Symbol Pin Position: Not specified clearly in text.
- Pin Number: 1
-
C (Collector):
- Symbol Pin Position: Not specified clearly in text.
- Pin Number: 3
To get started with using this transistor in a typical circuit, you would generally make the following connections:
- Base ($B$): The control pin for the transistor. It typically goes through a current-limiting resistor to the control signal.
- Emitter ($E$): The emitter will usually be connected to ground in an NPN transistor.
- Collector ($C$): The output pin that will be connected to the load, with the other end of the load connected to the positive voltage supply.
- Connect $B$:Base to a current-limiting resistor, which then connects to the control signal.
- Connect $E$:Emitter to ground.
- Connect $C$:Collector to the load, and the other end of the load to the positive supply voltage.
-
Base to Control Signal through Resistor:
- Connect $B$:2 to R1:1. Then connect R1:2 to the control signal.
-
Emitter to Ground:
- Connect $E$:1 to GND.
-
Collector to Load, and Load to Vcc:
- Connect $C$:3 to one end of the load (e.g., Motor:1). Then connect the other end of the load (e.g., Motor:2) to Vcc.
Feel free to update any parameters as needed and let me know if you need more specific examples or details!
4mo
consideraste que hay dos resistencias de base ya que es un divisor de voltaje?, ...
consideraste que hay dos resistencias de base ya que es un divisor de voltaje?, igualmente te basaste en las curvas de salida del 2n222?
7mo
@copilot
9mo
It seems like you've provided a project outline concerning a 2N2222 NPN BJT transistor setup but haven't specified what you need assistance with. The information includes designators for the Base (B), Emitter (E), and Collector (C) but lacks details on the intended use or the circuit configuration you're aiming for.
To assist you further, could you clarify the following:
- What is the purpose or function of this transistor circuit? (e.g., switch, amplifier)
- Are there any additional components you plan to include or need advice on incorporating into this circuit? (e.g., resistors, capacitors)
- Do you require assistance with biasing the transistor, choosing component values, or connecting this to other parts of a project?
Feel free to provide any additional details or specifications for your project.
9mo
Me gustaria diseñar un arreglo de polarizacion de un bjt con divisor de voltaje, el problema me pide tener en el punto de operación una corriente de colector de 5mA y un voltaje colector-emisor de 5V, si el transistor propuesto es el 2n2222, basandote en sus curvas de salida dame el valor de los resistores para resolver la problematica
7mo
Para diseñar un arreglo de polarización de un BJT con divisor de voltaje basándonos en un punto de operación específico ($I_C = 5,mA$ y $V_{CE} = 5,V$) para el transistor 2N2222, debemos seguir varios pasos y hacer algunas suposiciones para calcular los valores de los resistores. A continuación, describo el proceso simplificado:
1. Suposiciones y Parámetros Iniciales
Para el 2N2222, asumamos:
- $V_{BE} = 0.7,V$ típico para transistores de silicio en conducción.
- $V_{CC} = 9,V$, para tener margen con nuestro $V_{CE} = 5,V$.
Para estabilizar el punto de operación contra variaciones de $V_{BE}$ y $β$, se utiliza una resistencia $R_E$. Esta resistencia también permite definir la corriente de colector $(I_C)$. Dado que no se especifica, asumiremos que no se necesita caída de voltaje adicional en este resistor, lo que nos lleva a no usarlo en este cálculo simplificado (pero es común incluirlo en diseños reales).
3. Determinar $R_C$ (Resistencia de Colector)
Para asegurar $V_{CE} = 5,V$ con $I_C = 5,mA$:
RC=ICVCC−VCE=5mA9V−5V=800Ω
Seleccionamos el valor estándar más cercano: $820,\Omega$.
4. Diseño del Divisor de Voltaje
Para el divisor de voltaje, deseamos una tensión en la base $V_B$ que sea mayor que $V_{BE}$ por un margen seguro, pero sin exceder las capacidades del transistor. Asumiremos $V_B = V_{BE} + 1,V = 1.7,V$.
Asumimos un $I_B$ pequeño comparado con las corrientes a través de los resistores del divisor, permitiendo ignorarlo en los cálculos iniciales del divisor. Para garantizar estabilidad y un $I_B$ adecuado, seleccionaremos $I_{R2} = 10I_B$. Dado $β$ mínimo típico de 100 para el 2N2222, $I_B = \frac{I_C}{β} = \frac{5,mA}{100} = 50,\mu A$. Por lo tanto, $I_{R2} = 500, \mu A$.
R2=IR2VB=500μA1.7V=3.4kΩ
Seleccionamos el valor estándar más cercano: $3.3,k\Omega$.
El voltaje a través de $R1$ es $V_{CC} - V_B$, y la corriente a través de $R1$ y $R2$ es aproximadamente $I_{R2}$ (ignorando $I_B$):
R1=IR2VCC−VB=500μA9V−1.7V=14.6kΩ
Seleccionamos el valor estándar más cercano: $14.7,k\Omega$.
Conexiones Propuestas para el Proyecto:
- Base a divisor de voltaje:
- Conectar B:2 (Base) a R1:2.
- Conectar R1:1 a VCC.
- Conectar R1:2 a R2:1 y B:2.
- Conectar R2:2 a tierra (GND).
- Colector:
- Conectar C:3 (Colector) a R_C:1.
- Conectar R_C:2 a VCC. (Considerando $R_C = 820,\Omega$)
- Emisor directo a tierra:
- Conectar E:1 (Emisor) a tierra (GND).
Recuerda, estos cálculos asumen valores típicos y pueden requerir ajustes basados en variaciones de los componentes específicos o condiciones de operación. Se recomienda simular el circuito para validar los valores bajo diferentes condiciones.
7mo
requiero lo mismo pero ahora para un vcc de 12 volts
7mo
Con un $V_{CC} = 12,V$, ajustaremos los cálculos para mantener la corriente de colector $I_C = 5,mA$ y un voltaje colector-emisor $V_{CE} = 5,V$ utilizando un transistor 2N2222. Seguiremos el mismo proceso, ajustando para el nuevo $V_{CC}$.
1. Ajuste de $R_C$ (Resistencia de Colector)
Para asegurar $V_{CE} = 5,V$ con $I_C = 5,mA$:
RC=ICVCC−VCE=5mA12V−5V=1.4kΩ
Seleccionamos el valor estándar más cercano: $1.4,k\Omega$.
2. Diseño del Divisor de Voltaje para $V_B$
Mantenemos el mismo objetivo de $V_B = 1.7,V$ para garantizar que el transistor esté en la región de conducción activa. Suponiendo el mismo $I_B$ despreciable, deseamos que $I_{R2}$ sea mucho mayor para mantener el diseńo resistente a variaciones de $β$, eligiendo nuevamente un $I_{R2}$ de $500, \mu A$.
- Para $R2$:
R2=IR2VB=500μA1.7V=3.4kΩ
Seleccionamos $3.3,k\Omega$ como un valor estándar cercano.
- Para $R1$:
Con el nuevo $V_{CC}$, calculamos $R1$:
R1=IR2VCC−VB=500μA12V−1.7V=20.6kΩ
Seleccionamos $20.5,k\Omega$ o $22,k\Omega$ como valores estándar cercanos, dependiendo de la disponibilidad y de la preferencia por un punto de operación ligeramente diferente.
Conexiones Propuestas con $V_{CC} = 12,V$:
- Base a divisor de voltaje:
- Conectar B:2 (Base) a R1:2.
- Conectar R1:1 a VCC.
- Conectar R1:2 a R2:1 y B:2.
- Conectar R2:2 a tierra (GND).
- Colector:
- Conectar C:3 (Colector) a R_C:1.
- Conectar R_C:2 a VCC. (Considerando $R_C = 1.4,k\Omega$)
- Emisor:
- Conectar E:1 (Emisor) a tierra (GND).
Estos ajustes y recomendaciones consideran el nuevo valor de $V_{CC}$. Como siempre, es prudente verificar estos cálculos con simulaciones o cálculos más detallados ajustados a las condiciones específicas de tu proyecto, como la temperatura y la tolerancia de los componentes, que pueden afectar el comportamiento del circuito.
7mo
¿Consideraste que hay dos resistencias de base ya que es un divisor de voltaje?, igualmente te basaste en las curvas de salida del 2n222?
7mo
Mis disculpas por cualquier confusión en la explicación previa, y gracias por señalar la necesidad de clarificar el uso del divisor de voltaje y las curvas de salida del 2N2222. Vamos a reconsiderar y detallar mejor el diseño, incluyendo el divisor de voltaje formado por dos resistencias y cómo utilizar datos típicos del transistor 2N2222 para este propósito.
En el diseño del divisor de voltaje para la base del 2N2222, efectivamente, dos resistencias ($R_1$ y $R_2$) establecen el voltaje de la base ($V_B$). El objetivo de este diseño es proporcionar un voltaje de base estable que permita que el transistor opere en su región activa con una corriente de colector de $5,mA$ y un voltaje colector-emisor de $5,V$. La selección de $R_1$ y $R_2$ depende de la necesidad de mantener esos parámetros bajo variaciones de $\beta$ y $V_{BE}$.
Reajuste de Cálculos:
Determinación de $V_B$:
Se desea que el transistor permanezca en la región activa, necesitamos $V_{BE} \approx 0.7,V$. Para mantener la base un poco más alta y asegurar la operación, podríamos elegir $V_B = V_{BE} + 0.7,V = 1.4,V$. Sin embargo, basándonos en el diseño previo y reconociendo el ajuste para $V_{CC} = 12,V$, mantener $V_B = 1.7,V$ podría ser más práctico para establecer un margen seguro y asegurar una correcta polarización.
Divisor de Voltaje:
Para un diseño práctico, el divisor de voltaje tiene que establecer $V_B = 1.7,V$ y garantizar suficiente corriente a través de $R_2$ para hacer insignificante $I_B$ en comparación. Asumiendo un valor seguro para la corriente a través de $R_2$ de diez veces la corriente base ($I_B$), nos aseguramos de que las variaciones en $\beta$ del transistor no afecten significativamente $V_B$.
- La corriente de $R_2$, $I_{R2}$, debería ser suficiente para asegurar que el voltaje en $R_2$ es aproximadamente $V_B$, incluso con el consumo de base.
Para especificar el diseño en base a las curvas de salida del transistor, se suele mirar el gráfico $I_C$ vs. $V_{CE}$ del 2N2222 para determinar la región óptima de operación. Sin embargo, para fines de este cálculo –y dado que estamos en un contexto teórico y no tenemos acceso en tiempo real a una base de datos de curvas de salida– la práctica común es usar valores típicos para $V_{BE}$ y suposiciones racionales basadas en la experiencia para diseñar el divisor.
Revisión de Cálculos para $R_1$ y $R_2$ con $V_{CC} = 12V$ (utilizando $I_{R2}=500,\mu A$):
- Para $R_2$:
VB=VR2=1.7V
IR2=10×IB=10×βIC≈500μA
R2=IR2VB=500μA1.7V=3.4kΩ
- Para $R_1$, usando la ley de Ohm para el voltaje restante sobre $R_1$ ($V_{CC} - V_{B}$):
R1=IR2+IBVCC−VB≈500μA12V−1.7V=20.6kΩ
Ajustar estos valores a los más cercanos disponibles comercialmente puede ser necesario. Recordamos que estos cálculos son aproximaciones y deben ser validados con mediciones reales o simulaciones detalladas, especialmente dado que el comportamiento exacto del transistor depende de variables como las especificaciones exactas del 2N2222 utilizado y las condiciones operativas.
Conclusión
- Seleccionar $R_1 \approx 20,k\Omega$ y $R_2 \approx 3.3,k\Omega$ (valores estándar) puede proporcionar un buen punto de partida.
- La resistencia de colector $R_C$ necesita ajustarse a $1.4,k\Omega$ para el nuevo valor de $V_{CC} = 12,V$.
Espero que esta revisión clarifique el diseño del circuito con tu 2N2222. Por favor, siéntete libre de hacer más preguntas si necesitas más información o ajustes en el diseño.
7mo
Consideraste que hay dos resistencias de base ya que es un divisor de voltaje?, igualmente te basaste en las curvas de salida del 2n222?
7mo
Mis disculpas por cualquier confusión previa. Vamos a abordar nuevamente el diseño del circuito, incluyendo claramente el diseño del divisor de voltaje para la base del transistor 2N2222 y cómo este diseño se relaciona con los objetivos de corriente de colector ($I_C = 5,mA$) y voltaje colector-emisor ($V_{CE} = 5,V$), ahora con un $V_{CC}$ de 12V. Esta vez, intentaré ser más explícito sobre cómo los valores se relacionan con las curvas de salida del 2N2222.
Revisión del Divisor de Voltaje Basándonos en $V_{CC} = 12V$
Cuando diseñamos un divisor de voltaje para establecer el voltaje de base en un BJT, como el 2N2222, lo que buscamos es asegurar un voltaje de base ($V_B$) que permita al transistor operar en su región activa, dada una $V_{CC}$ específica. Para un $V_{CC} = 12V$, queremos un $V_{CE} = 5V$ y $I_C = 5mA$. La tensión $V_B$ debe ser suficiente para superar la barrera de $V_{BE}$ (aprox. $0.7V$) y entrar en la región activa.
Suposición sobre $V_B$
Con $V_B > V_{BE}$ y seleccionando un margen seguro, decidimos que $V_B = 1.7V$ es razonable como en el cálculo anterior, asegurando que el transistor esté bien en su región activa.
Corriente en el Divisor de Voltaje ($I_{div}$)
Para mantener el divisor de voltaje estable ante cambios en $I_B$, queremos que $I_{div}$ sea significativamente mayor que $I_B$, típicamente al menos 10 veces $I_B$.
Dado $I_C = 5mA$ y un $\beta$ típico para el 2N2222 de alrededor de 100, tenemos $I_B = \frac{I_C}{\beta} \approx 50\mu A$. Por lo tanto, elegimos $I_{div} = 10 \times I_B = 500\mu A$ para mantener $V_B$ estable.
Cálculos de Resistencias del Divisor
- Para $R_2$ (de base a tierra):
R2=IdivVB=500μA1.7V=3.4kΩ
Usaremos el valor estándar más cercano, $3.3k\Omega$.
- Para $R_1$ (entre $V_{CC}$ y la base):
R1=IdivVCC−VB=500μA12V−1.7V=20.6kΩ
Usaremos $22k\Omega$ como el valor estándar más cercano, para una cierta flexibilidad.
Uso de Curvas de Salida del 2N2222
Las curvas de salida del 2N2222 (relaciones $I_C$ vs. $V_{CE}$ para varios valores de $I_B$) ayudan a entender cómo el transistor se comportará a diferentes voltajes de base y corrientes de colector. Sin acceso en tiempo real a estas curvas, hemos utilizado valores típicos y suposiciones basadas en conocimientos estándares de diseño y características del transistor para aproximarnos al comportamiento esperado.
Resumen del Diseño
- Para $R_C$ (Resistencia de Colector), manteniendo $I_C = 5mA$:
RC=ICVCC−VCE=5mA12V−5V=1.4kΩ
- Para el divisor de voltaje, usaremos $R_1 = 22k\Omega$ y $R_2 = 3.3k\Omega$.
- Base:
- Conectar B:2 a punto medio entre R1 y R2.
- Conectar R1:1 a VCC y R1:2 a B:2.
- Conectar R2:1 a B:2 y R2:2 a tierra.
- Colector:
- Conectar C:3 a R_C:1 y R_C:2 a VCC (con $R_C = 1.4k\Omega$)
- Emisor:
- Conectar E:1 directamente a tierra.
Este diseño es una aproximación basada en estándares comunes y suposiciones. Es una buena práctica verificar el diseño mediante simulación y ajustar los valores según sea necesario.
7mo
@copilot
9mo
It looks like you have a project involving a 2N2222 NPN bipolar junction transistor (BJT) but haven't specified how you'd like it connected or what the project's goal is. With the details provided, here is a fundamental way to use the 2N2222 in a switch configuration, powering an LED as an example load. This is under the assumption that you're looking to control an LED with the 2N2222 transistor. Other scenarios could involve amplifying a signal, but let's focus on a switch configuration for now.
Components Needed:
- 2N2222 Transistor: Already included in your project.
- C (Collector) - Connects to the load (LED in this case).
- B (Base) - Controlled by the input signal.
- E (Emitter) - Connects to ground.
- LED: As the load to demonstrate the switch functionality.
- Anode (+): Connects to Collector of 2N2222.
- Cathode (-): Connects to GND through a resistor.
- Base Resistor (Rb): To limit the current to the base of the transistor. A value such as $470 \Omega$ can typically be used, but this depends on the input signal voltage.
- Load Resistor (Rl): To limit the current through the LED. Assuming a typical LED forward voltage of $2V$ and a forward current of $20mA$, a resistor value can be calculated using Ohm's Law and knowing the supply voltage. For a $5V$ supply, use $150 \Omega$.
- Power Supply: Assuming $5V$.
- Power Supply (+5V) to Rl (one side), and the other side of Rl to LED Anode.
- LED Cathode to C of 2N2222 transistor (Designator: C:Pin Number).
- E of 2N2222 transistor to Ground.
- Base Resistor (Rb), one side to Base (B) of 2N2222 transistor, and the other side to the control signal.
- Connect Power supply (+5V) to Rl:1.
- Connect Rl:2 to LED:Anode.
- Connect LED:Cathode to C:3.
- Connect E:1 to Ground.
- Connect Rb:1 to B:2 and Rb:2 to the control signal.
- This is a simple example to demonstrate using the 2N2222 as a switch. Depending on your actual application, adjustments might be needed.
- The resistor value calculations are based on common values and assumptions (such as LED forward voltage and current, and supply voltage). Depending on the exact components and supply voltage you're using, these values may need adjustment.
Feel free to provide more details or adjust your requirements, and I can help further!
9mo
Para generar un circuito que muestre los números del 0 al 8 utilizando los componentes especificados, podemos emplear el CI LM555 para generar una señal de reloj que permita cambiar entre los números. Sin embargo, mostrar directamente los números del 0 al 8 con solo 5 transistores 2N2222 y la cantidad dada de resistencias y LEDs podría ser complejo. Un enfoque más sencillo podría ser usar el LM555 para crear un temporizador o generador de pulsos que, a través de los transistores, active secuencias de LEDs para representar los números.
Vamos a simplificar el circuito asumiendo que podemos usar un decodificador binario externo o algún otro método para simplificar la lógica de selección de los números (que externamente decidiría qué LED encender para cada número). Sin embargo, dada la especificación, puedo darte una idea general de cómo conectar estos componentes para crear un circuito contenedor simple con el LM555 y solo algunos elementos interactuando. Para una aplicación completa que incluya la lógica específica de selección de números, se requerirían componentes adicionales o ICs especializados.
Diagrama (Idea Conceptual)
Aquí tienes un circuito conceptual básico usando el LM555 como generador de reloj:
-
LM555 en modo astable para generar pulsos: Es necesario configurar el LM555 para generar una secuencia de pulso con una frecuencia establecida. Conecta una resistencia (por simplicidad, digamos de 10kΩ, aunque serıˊa necesario calcular los valores precisos para obtener la frecuencia deseada) entre el pin 7 y Vcc, y otra resistencia (digamos 1kΩ) entre el pin 7 y 6, más un capacitor de 100μF de 6 a GND para configurar la frecuencia del oscilador.
-
Transistores 2N2222 para controlar grupos de LEDs: Podemos usar los transistores como interruptores para activar grupos de LEDs y mostrar los números. Suponiendo que cada transistor está diseñado para manejar dos LEDs en serie con sus respectivas resistencias limitadoras de corriente (100Ω para corriente alta y 1kΩ para corriente baja).
- Por ejemplo, para encender un LED a través de un 2N2222, conectaríamos una resistencia de base (10kΩ) al pin de salida del LM555 y luego conectaríamos el colector al LED (en serie con una resistencia limitadora de 1kΩ) y finalmente el emisor a GND.
Este circuito conceptual básico utiliza el LM555 para generar una secuencia de control, pero no detalla la lógica específica requerida para representar los números del 0 al 8 con los LEDs. Esto debido a que la complejidad de diseñar un circuito que muestre números específicos sólo con la configuración dada excede una solución simple. Se necesitarían componentes adicionales o un microcontrolador para una lógica de control más precisa.
Si tienes un microcontrolador o algún otro decodificador binario para controlar qué LEDs se encienden para formar cada número, podríamos conectar los LEDs de manera que cada transistor controle una segmento de un display de 7 segmentos simulado con LEDs individuales. Así, cada número del 0 al 8 se podría representar al activar una combinación específica de segmentos.
9mo
generame un circuito que nuestre los numeros el o al 8 con 5 transisitores 2n2222 5 risistencias de 100 ohmios 15 resistencias de 1.000 ohmios 5 resistenciad de 10.000 ohmios 10 leds sencillos y un circuito integrado de lm555
9mo
Hey, I’m Copilot, your AI design assistant. I can help you brainstorm ideas, deb...
Hey, I’m Copilot, your AI design assistant. I can help you brainstorm ideas, debug problems, research components, and even make wiring connections for you. Ask me questions like:
- @copilot I'm designing a PCB for a medical device that measures heart rate and temperature. Can you give me the list of components I will need?
- @copilot How would I connect these parts to make the LED flash at 1kHz?
- @copilot can you choose 4 digital pins on the ATMega328P-AU that I have here to use as GPIO given that I am already using some pins for reset, the external clock, UART, and I2C.
Chat with me by tagging @copilot on comments or in the chat.
1y
Someone is typing...
Passive Components
Resistor Power Rating
BetaChecks that the power traveling across a given resistor is under its rating with 50% headroom.
Learn morePull Up/Pull Down Presence
BetaChecks that IC pins that require pull up or pull down resistors have them.
Learn moreCapacitor Voltage Rating
BetaChecks that capacitors have appropriate voltage ratings to prevent overheating and ensure reliable circuit operation.
Manufacturing
Parts Available
BetaChecks that all parts have a part number and are available from distributors.
Design Rule Checks
Overlapping Copper
Reports copper elements that are shorting.
Missing Footprints
Reports parts that have no footprint.
Invalid Layer
Reports nodes that are assigned to a layer that doesn't exist in the layout stackup.
Component Overrides
Reports components that have been modified using the "!important" flag.
Airwires
Reports terminals that are not connected properly. NOTE: Only connections to the center of pads are considered valid.
Deprecated Rules
Reports nodes that are using rules that are not supported anymore.
Layers with Multiple Fills
Reports layers that have multiple copper fills of different nets. Make sure the Connected Layers rule value of nets with fills is valid.
Floating Copper
Detect any via, trace or copper fill island that is not connected to any net.
Welcome 👋
Flux helps you build PCBs faster with an AI teammate!
To use this component and get started with Flux sign up now.
